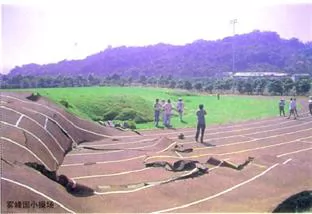

图4-25  台湾集集地震时，南投雾峰国立小学操场被错断

图4-26  台湾集集地震时，集集铁路被断层错动而拱起2.4米

图4-27  台湾集集地震时，台中县大家溪水库的大坝被错断，南段抬高9米

图4-28  台湾集集地震时，名间通往竹山的名竹大桥“开膛破肚”

 图4-29  台湾集集地震时，名竹大桥北侧受断层作用，至少九个桥面如骨牌样坠入河床，其余桥面也明显错裂。

图4-30是一张1999年8月7日土耳其伊兹米特7.8级地震错断水泥涵管的照片。水泥涵管被地震断层右旋水平错开3.5米，垂直错距0.6米。

图4-30  土耳其伊兹米特7.8级地震错断水泥涵管

地震时，坐落在滑坡体上的建筑物、构筑物也会毁坏。

图4-31是1994年美国洛杉矶北岭6.8级地震的滑坡体上房屋倒毁的照片。

图4-31  美国洛杉矶北岭地震的山体滑坡及房屋毁坏

地下水位较高的砂土地区在地震瞬间丧失强度并表现出液体性质的现象，称为砂土液化。前面在地震的地表破坏里，讲到的喷水冒砂也是砂土液化的一种表现。如果地面上有房屋等建筑物、构筑物，地下又大面积砂土液化，地基承载能力下降，甚至失效，就可能造成建筑物下沉、倾斜、倒塌等破坏现象。
