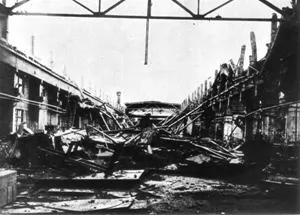

图4-19  唐山地震时唐山冶金矿山机械厂铸钢车间屋盖大面积塌落

建筑工程结构实际的地震破坏常常是十分复杂的，有时兼具上述两类特征。例如，有时由于底层结构折断或者底层空旷结构框架被破坏导致整个大楼倾斜或下沉，上部却没有明显破坏。图4-20为1999年9月21日台湾南投7.6级地震时，一幢大楼因框架底层结构与基础连接处折断而导致整个大楼倾倒。图4-21是1999年8月17日土耳其伊兹米特7.8级地震时，一栋大楼底层空旷结构破坏使得整个大楼下坐的照片。还有中间某一层结构薄弱被错平或压扁的情况。日本阪神地震时就有12栋大楼，因中间某层结构薄弱被压垮或错平。图4-22就是其中一例，8层市政府办公楼2号馆的第6层被错平。阪神地震现场还有框架结构出现压饼式破坏的情景，见图4-23。

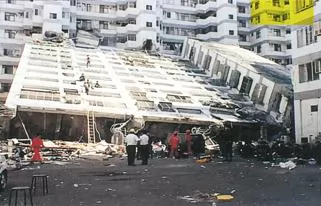

图4-20  台湾南投7.6级地震时，一幢大楼因框架底层结构与基础连接处折断而导致整个大楼倾倒

图4-21  土耳其7.8级地震时，一栋大楼底层空旷结构破坏使得整个大楼下坐

图4-22  日本阪神地震时，市政府办公楼2号馆第6层被错平

图4-23  日本阪神地震时，一栋框架结构大楼遭受压饼式破坏

4.4.3地基失效引起的破坏

地基失效破坏是指由于地震时断层错断或强烈震动引起地基承载能力下降，甚至丧失而造成的多种破坏。

在震中区，坐落在断层上的房屋或其他建筑物、构筑物可能由于地震错断被撕裂，破坏格外严重。前面介绍过昆仑山口西8.1级和印尼苏门答腊9.0级大地震的地裂缝带长达几百到1千多千米。幸好这两次大地震的地裂缝在无人烟的山区或海底，否则，上面的建筑物可遭殃了。这里给出几张1999年台湾集集地震时断层通过处的破坏照片。台湾台中医专在断层上的房屋倒塌，后侧抬高1.5米（图4-24）。南投雾峰国立小学操场被错断，东侧抬高了2米（图4-25）。集集铁路被断层错动而拱起2.4米（图4-26）。台中县大家溪水库的大坝被错断，南段抬高9米（图4-27）。名间通往竹山的名竹大桥，地震时“开膛破肚”（图4-28），桥北侧受断层作用，至少九个桥面如骨牌样坠入河床，其余桥面也明显错裂（图4-29）。
