4.4.1承重结构强度不够，承受不住过大的变形而造成破坏

在地震现场看到墙体开裂或坍塌，钢筋混凝土柱剪断或混凝土被压酥裂，以及由此引起建筑物倒塌。烟囱折断和错位，水塔筒身严重裂缝，桥面塌落等现象均属此类。图4-13是唐山地震时，开滦矿务局十七村直属机关俱乐部受破坏的照片。该建筑为砖柱承重，木屋架结构的房屋。地震时，砖墙倒塌，木屋架基本完好。图4-14为唐山市河北省矿业学院图书馆遭破坏的照片。三层高的阅览室，装配式框架结构，西头倒毁，东头框架幸存。图4-15为唐山市文化路青年宫地震倒塌的照片。该建筑为砖混结构的二层楼房，7.8级主震时倒塌一层，7.1级强余震时除四根门柱外，全部坍塌。

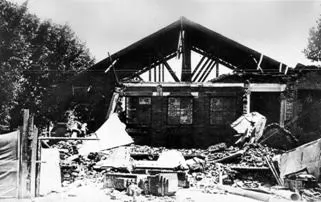

图4-13  开滦矿务局十七村直属机关俱乐部遭受唐山地震破坏的情景

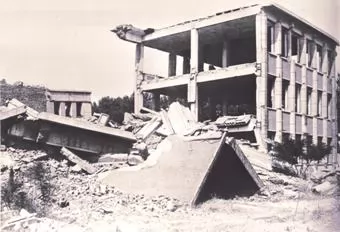

      图4-14  唐山市河北省矿业学院图书馆遭破坏的照片

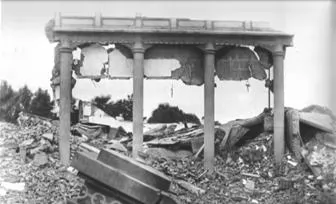

图4-15  唐山市文化路青年宫地震倒塌的照片

图4-16和图4-17分别是唐山地震时倒塌的水塔和错断的烟囱照片。汉沽天津旭日化工厂的水塔高26米，底座为砖结构，储水池为钢筋混凝土结构，地震时折断倒塌。三河县化肥厂锅炉房高37米的砖烟囱，在上部10米处震断，并倾斜。

图4-16  汉沽天津旭日化工厂的水塔在唐山地震时倒塌

图4-17  三河县化肥厂锅炉房的砖烟囱被唐山地震震断并倾斜

4.4.2结构丧失整体性而造成的破坏

这是指在地震时构件本身并未被破坏，而由于连接点强度不足，延性不够，锚固质量差等因素使结构丧失整体性而造成的破坏。

从图4-18可以看到，1975年2月4日辽宁海城7.3级地震时，营口市中板厂机修车间的屋顶几乎全部震落，毁坏了各种设备，但周边的钢架并未破坏。图4-19展示唐山地震时唐山冶金矿山机械厂铸钢车间屋盖大面积塌落，情况与图4-18十分相像。

图4-18  辽宁海城7.3级地震时，营口市中板厂机修车间的屋顶震落
