知识点

• 地形剖面图

地形剖面图，以等高线图为基础来绘制，可以表示地面上沿着某一方向的地形起伏。剖面图的绘制步骤如下：

①定线。在等高线图中，确定剖面方向，并画出剖面基线，如下图AH线；

②找点。找出剖面基线与等高线、山顶、山谷、河流的交点；

③取尺。确定剖面图的水平、垂直比例尺并画出x-y坐标系；

④定位。将地形图中的各个交点，在x-y坐标系中标出，并用平滑的曲线相连（相连时，考虑地形地貌的影响，进行适当起伏，但不能越过上下两侧的等高线）。

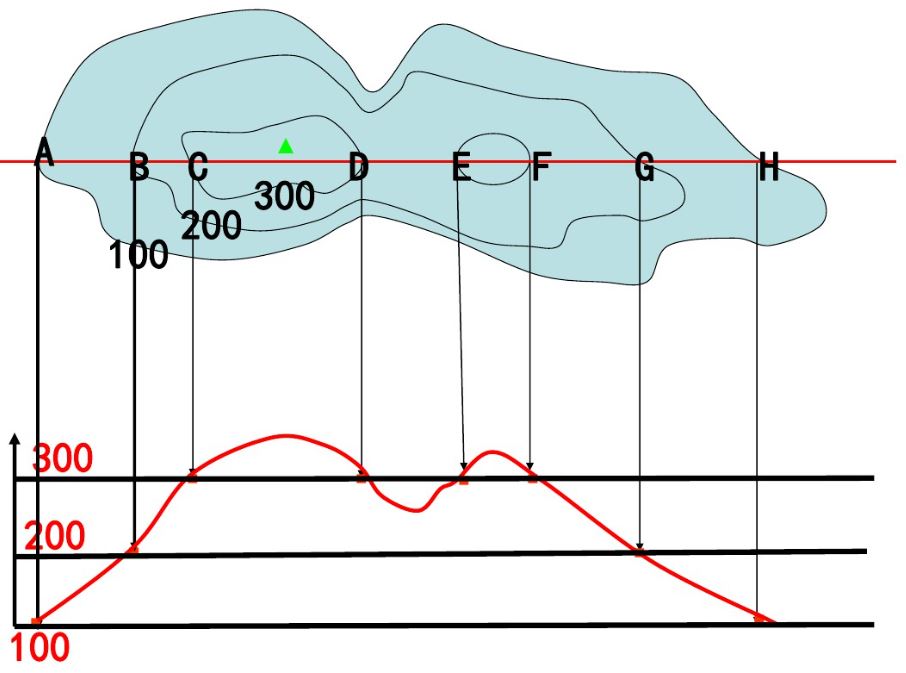

图1 地形剖面图的绘制

例题

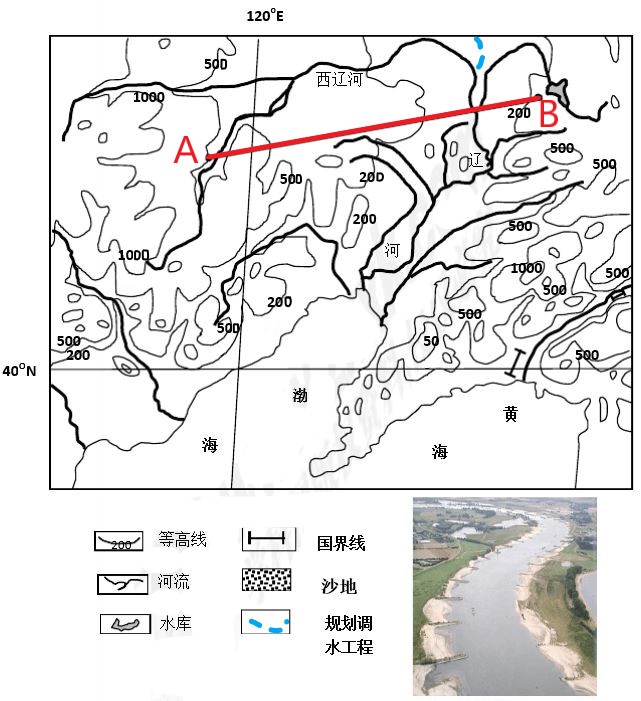

26、下图为我国的辽河流域，地处东北半干旱半湿润地区，干流水量主要来自东侧支流。

（1）绘制AB两点间的地形剖面图。

（2）目前辽河某些河段，枯水期时，地下水不再补给河水，原因是______。

（3）图中右下角为“丁坝”，一端与河岸相接，另一端伸到水中，与堤岸构成“丁”字形。试推断，丁坝的作用是______。

答案：（1）见精讲精析。

（2）地下水水位，低于河流水位。

（3）使水流集中在河道中心，流速加快，减少泥沙在河床中部的沉积，利于通航；减少水流冲刷河岸。

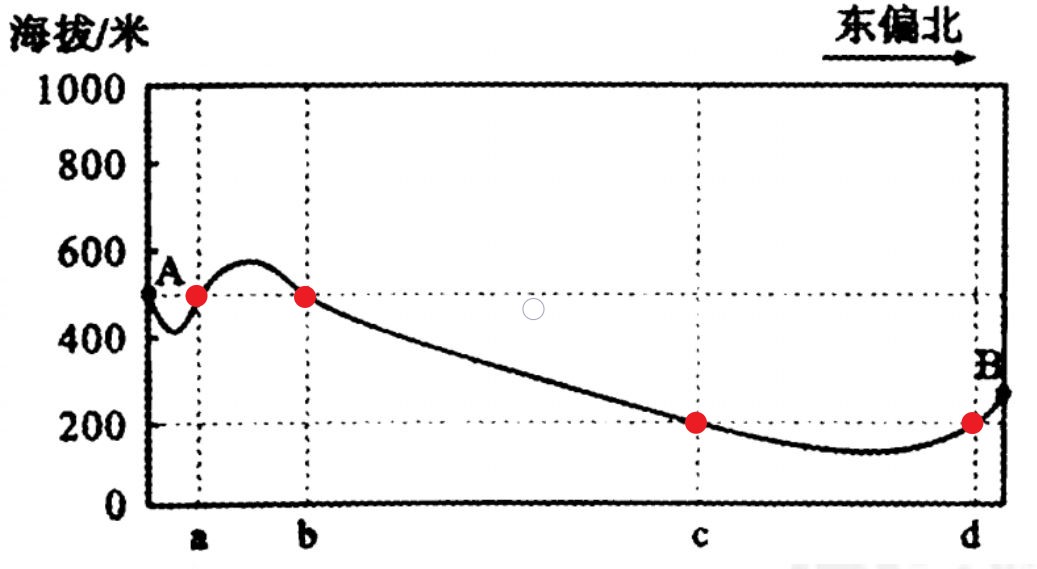

精讲精析：（1）绘制地形剖面图。①AB之间的连线，与4条等高线交汇，分别为：山谷（河流）——500m——山脊（等高线凸向低处）——200m——山谷（河流）——200m；②以水平距离为横坐标，海拔为纵坐标，绘制XY二维图像，标出AB连线与等高线的4个交点（下图中的红点），用平滑的曲线连接起来；③连接时要注意，山谷要向下凹，山脊要向上凸，如下图所示。

（2）分析地下水和河流水的补给。①河流水与地下水可以相互补给，当地下水水位，高于河流水水位时，地下水可以补给河流水；②因此在枯水期，如果地下水不能补给河流水，说明地下水水位＜河流水水位（可能是过度开采地下水引起的）。

（3）分析丁坝的作用。①丁坝一端深入河道，使得水流集中在河道中心，水流流速较快，冲刷河床，加深航道，有利于通航；②丁坝一端连接河岸，使得靠近河岸的水流流速减缓，泥沙沉积，水流流速减缓，对河岸的冲刷减弱，保护河岸。

总结

• 河流水的补给

本节例题的难度较大，解题思路为：①依据等高线，并考虑地形地貌的影响（河流、山谷、山脊），绘制出地形剖面图；②分析地下水与河流水的相互补给；③分析丁坝对河道中心、河岸水流流速的影响，进而分析对船舶通航、保护河岸的作用。

世界的河流，主要有5种水补给类型，在全球的分布如下（没有显示湖泊水补给）：

①大气降水（雨水）：主要集中在夏季和秋季，降水集中且强度较大，是世界河流补给的主要类型；

②季节性积雪融水：主要发生在春季，主要分布在高纬度地区；

③冰川融水：主要发生在夏季，主要分布在高山和高纬度地区；

④湖泊水、地下水：全年都可以补给河流，可以与河流“相互补给”。

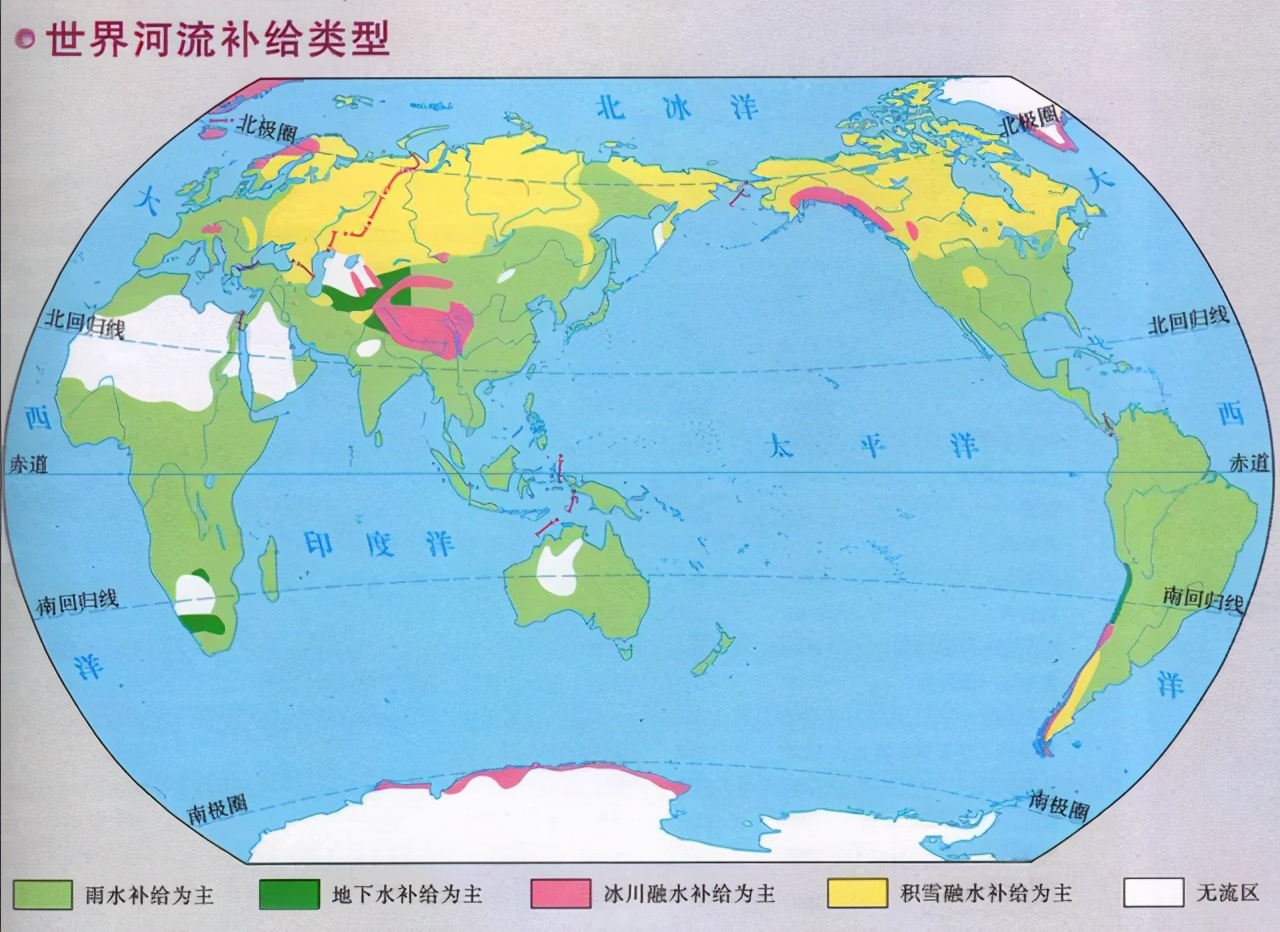

图2 世界河流的补给类型
