（一）矢量数据的表示

矢量数据用具有拓扑关系的点、线、面图形要素，以及它们的属性，加上注记来表示空间地理信息。

点状要素只有一个单点坐标和属性，例如电视塔、水文站、观测点等；线状要素是由一串点和它的属性构成，例如道路、单线河流等；面状要素是由线围成的一个封闭范围，如湖泊、土地利用图斑等。

符号系统是地理信息系统可视化的重要组成部分，所有矢量数据都可以采用相应的符号来表示，点要素选用点状符号表示；线状要素选用线状符号表示；面状要素的边线选用线状符号表示，它的封闭范围内用面状符号填充；所有的属性用注记标注，注记的字体可以选用不同的字库。

符号分为点状符号库、线状符号库、面状符号库、字库等几种类型。它们都具有一系列的特征，这些特征包括符号的形状、大小、颜色、角度、比例等。

通常来说，一般的地理信息系统都提供默认的符号库，并且可以对这些符号库进行增加和修改，以满足不同应用的需要。

（二）统计数据的表示

统计数据是一组与地理区域范围相关联的社会、经济数据，对它进行分级分类和表示，可以揭示这些社会、经济现象的内涵，分析其现状，发现它们发展和变化的规律。

统计数据采用表格、图形、图表方式表示，常用的表示方法如下：

（1）表格。按照统计单元和统计项分类列表或打印表格。

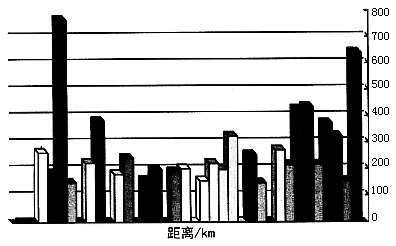

（2）直方图（如下图所示）。

（3）饼图（见下页图示）。

（4）其他。如散点图、质底图、等值线、趋势图、势态图等。

（三）影像

影像数据包括航空、航天遥感数字影像，数字栅格影像地图、以及各种照片等。

经过投影改正的遥感数字影像为数字正射影像图（见下图）。

这些数据全部为栅格数据，单色影像每一个像元以连续的256级灰度值表示。

彩色影像以红（R）、绿（G）、蓝（B）3个波段，每个波段的灰度值从0～255级组合而成。

多波段的遥感影像可以任选3个波段作为红绿蓝组合成彩色影像。高分辨率的黑白影像可以与低分辨率的彩色影像进行融合，获得的结果兼顾了双方的优点、提高了影像的应用价值。
