日出而作，日入而息，根据太阳测定时间古已有之。一年有24个节气，不同节气的正午太阳高度各不相同，昼夜长短也不同。日晷就是一种根据太阳高度来测时的工具。一般的日晷都必须先测定正南和正北方向，然后才能进行测时。而节气日晷却不同，只要将窥管对准太阳就可以测时，因此极为方便。节气日晷的另一特点是，在测得地方时为正午12点时，它就能自动展示当天是廿四节气中的哪一个节气。可见，节气日晷是一种全新思路的日晷（图4-1-17-1）。

工具和材料

剪刀。

卡纸，浆糊。

活动过程

1．在图纸背面平抹浆糊，裱上卡纸，晾干后剪下10个零件。底版C可适当再加一层硬纸（图4-1-17-2）。

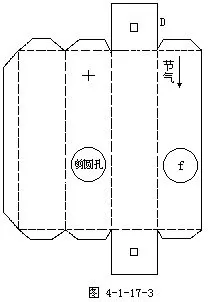

2．将E、F分别粘合为双层。把F粘在D上标“f”处（图4-1-17-3）。把E粘牢在A背面的中心部位。注意A的中心小孔必须对准E上的“＋”中心，可用针刺穿二者的中心进行定位。

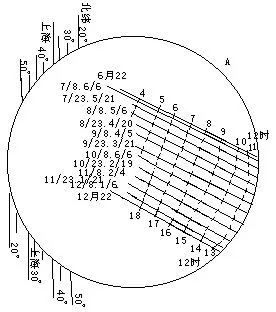

3．根据观测所在地的地理纬度（如北纬40°），在A两侧相同的地理纬度（都是北纬40°）刻度线之间画上一根连接线，如在上海地区则可在标“上海”字样的虚线刻度之间画上一根连接线。然后，依这根线将A向背面反折。用同样的方法，将B也向背面反折。

4．在A上画出纬度刻度连接线后，再在A的上半部用铅笔淡淡地画上5根相互间隔约1厘米的平行线，它们应平行于原先已画出的纬度刻度连接线。

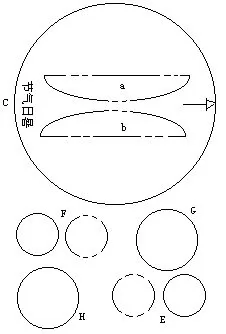

5．把A、B折出的弓形部分粘在C上标出的“a”和“b”处。

6．将D依虚线向背后反折后，把D上的圆孔套在A背面的E上，然后再把G粘在E上，使D可以转动。

7．将一段黑丝线从D上的“＋”中心穿入，末端粘牢固定在反面。始后将D粘合成四方柱体。

8．将B的中心圆孔套在D侧面的F上，然后把H粘在F上，使D可以在A、B之间自由转动。

说明与延伸

1．测时。

（1）将底盘C水平放置，箭头朝向太阳所在方位。然后转动窥管D对准太阳，使太阳光线同时穿过两个方孔。

（2）窥管D保持不动，拉直D上的丝线，使其贴在A上（丝线应尽量平行于A上所画的铅笔平行线）。

（3）A上有13根日期刻度线（7月8日与6月6日重合……），每根线上都有时间刻度（18时与6时重合……）。测时时，应选用日期最近的一根日期刻度线，如1月4日可选“1月6日”刻度线。将窥管D对准太阳，再把丝线拉成水平，丝线便与所选定的一根日期刻度线相交于某一时间刻度，此刻度就是所测的时刻。如6月20日进行测时，拉成水平的丝线与所选定的“6月22月”的一根时间刻度线相交于线上的“8时”刻度，当时就是早晨8时。   节气日晷所表示的时间都是当地的地方时，即以太阳运行到当地正南方的时刻为正午12时（指北回归线以北地区，下同），其他钟点以此为基准进行推算。粗略地说，在青岛、上海、福州一线测得的地方时与北京时间基本上是一致的；而在北京本地和南昌一线则要加15分钟；呼和浩特、长沙、广州一线要加30分钟；兰州、成都、昆明一线要加1小时；乌鲁木齐、拉萨一线要加2小时；东北地区则要减去30分钟，才能使各地的地方时与北京时间相一致。

2．测节气。

将底盘C水平放置，箭头指向根据北极星测得的正南方。当正午太阳运行到正南方时，转动窥管D对准太阳，使太阳光线同时穿过两个方孔。这时，窥管上的“节气”指示箭头所指着的B上的刻度，便是当天的节气刻度。

实际上，在测时的过程中，当节气日晷测得的时刻为“12时”，D上的“节气”箭头同时指着B上当天的节气刻度，已经指出当天是什么节气了。
