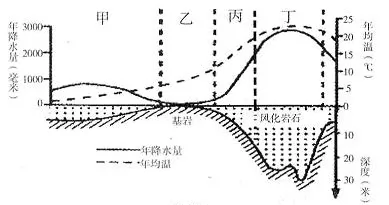

图15中，横向为南北方向，从年均温线上能读出各地的气温，可判断所属的热量带；从年降水量线上能读出各地年降水量；从风化壳深度上，能判断出植被和气候特征。丁地风化壳最厚，风化作用强烈，植被一定是森林，气温为20多度，年降水量为2000多毫米，该地一定高温多雨，为热带雨林气候；甲地风化壳也较厚，也是森林，但气温最低，应是亚寒带针叶林气候；乙地降水量最少，气温只是几度，风化壳最薄，应为温带沙漠气候或温带草原气候；丙为乙和丁的过渡地带，应是亚热带的气候。

　　十二、 气温和降水条形图：气候特征和类型

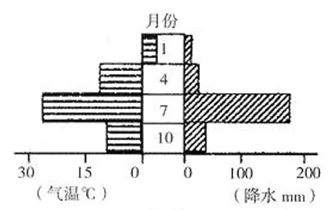

　　图16中纵坐标为月份，横坐标一边为气温，一边为降水，全部为条形图。该图显示，1月气温在零度以下，降水最少，7月相反，应该属于温带季风气候。
