画经纬网，学习基本线段的使用。

　　首先打开WORD文档，其窗口左下有两个字“绘图（D）”。当然不同的版本可能有点差别，我用的是Word2003，其余版本大同小异。也有一些打开左下就没有刚才我说的那个东西，那就需要在顶上，将“视图”→“工具栏”打开，在工具栏中将“绘图”勾一下就行了。准备工作做好后，现在开始画点简单的。既然是零起点，还要有较缓的梯度，今天就准备讲最简单的线段的使用。

　　线段的基本使用包括线段的设置、复制、移动、对齐、组合以及文本的插入。我们现在来看一个地理题的例子：

从图中A点出发，分别沿向东、向南、向西、向北走100千米，终点将在起点的：

A、东方       B、南方       C、西方        D、北方

这是一道大家再熟悉不过的试题了。现在要为此题配图，一个有南纬20度和南回归线，一条经线与其相交的简单线条图。

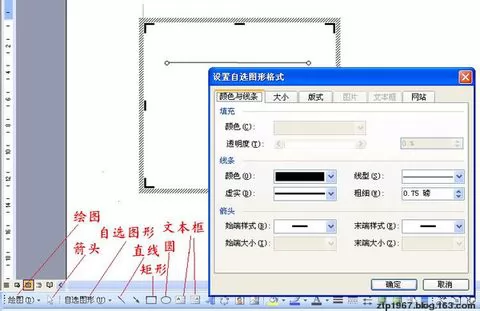

步骤1，画直线。在WORD窗口左下角的“绘图”旁的“自选图形”中选择直线，实际上直线实用频率很高，一般都位于“自选图形”四个字的旁边，点击它、变黄，即成工作状态，在工作区即可画直线了。如果要保证自己画的直线是水平的，左手必须按住键盘左下角的“Shift”键。在画时，还会出现一个画布，这就是画图的工作区。画布可以调节大小。画出一条水平线段后，这就是我们的第一条纬线。

步骤2，画虚线。画一条虚线，放在直线下边代表南回归线。因为重画的虚线要保证和前一条直线一样长，所以我们不如将第一条直线复制。复制方法，点住第一条直线，左手按住键盘上左下角的“Ctrl”键”，此时复制对象上会出现“＋”，按鼠标左键并移动便完成复制。同理可以按此方法反复复制多条，很方便的。将它设置成虚线，方法是：点击该条直线，点击右键出现一菜单，选择菜单下面的“设置自选图形格式”，选择中间部分的“线条与颜色→线条→虚实”，点击右面的下箭头，出现多种线条格式，选择虚线，再点击右下角的“确定”完成虚线的设置。

步骤3，移动或对齐。方法一，移动我们图形里面的对象可以使用键盘上的方向键，微小的移动可以在用方向键时，左手同时按住“Ctrl”键。方法二，用鼠标点击它，用鼠标移动，用鼠标进行比较精确的移动，可以在移动时左手同时按住“Alt”键。有时线条太多，或者要求排列得比较整齐，可以使用“对齐”。方法是选中要对齐的对象，如果是多对象，需要左手按住“Ctrl”键，右手用鼠标点击对象，这样就可以将多个对象选中。选中后点击窗口栏左下角“绘图”右的下箭头，出现菜单，选择里面的提供的对齐方式。注意摸索和体会里面的各种对齐方式。

步骤4，画竖线。方法与前面画直线一样，也要按住“Shift”键，才能保证为竖直。然后移动至合适位置。

步骤5，画交点。在画图时，我们都喜欢将交点画成比较醒目的形式。在画图时可以画一个小圆圈移动到线段的交叉点上。方法是使用“自选图形”中的椭圆，椭圆也是使用频率很高的图形，也摆在“自选图形”旁，此处有直线、箭头、矩形、椭圆。使用椭圆画出正圆，左手必须按住键盘上的“Shift”键。这个键以后会经常用，比如画直线时保证水平或竖直，画矩形时保证是正方形，画椭圆时保证是正圆等等。绘图时注意触类旁通。画出的圆也许太大，不适合我们的需要，这时就要点击设置了。和设置直线一样，点击这个圆，点击右键出现一菜单，选择菜单下面的“设置自选图形格式”，选择“大小→高度、宽度”，将里面的数字设置为0.20厘米，然后“确定”，并将圆用前面学过的方法移动到线段的交叉点上。

步骤6，在点旁标上字母A。这时使用的对象是刚才“椭圆”旁的“文本框”了。这里有两种文本框，横式和竖式。现在用横式，在图上拉出一个框，打上字母A。但发现是不透明的，且有边框。我们在图上不需要实线，要设置成透明形式。再次点击设置“文本框格式”填充→线条与颜色→透明度滑条滑到100%，“文本框格式”线条→颜色→无线条颜色，确定。这时的文本框就没有边框了，文本框也是透明的了。移动字母A至合适位置。用同样的方法在纬线旁标20°和回归线。

步骤7，合并对象。画好的图是零散的，只有合并后才成为一个完整的对象。合并的方法：窗口左下角“绘图”旁有一个白色的箭头，用它将我们刚才使用的对象一齐框选，使每个对象周围成有白色圆圈的待编辑状态，再在点击“绘图”里的“组合”（也可点击鼠标右键菜单中的“组合”）。组合后将对象移动一下，看看是否已经将所以对象组成完成，注意看看是否有未组合成功的对象。

步骤8，组合成功后，将图形剪切出来（Ctrl+X），放在试题需要的地方，删除画布。

第一讲就讲到这里，罗嗦了这么多，如果真正的画图也就一两分钟左右，但是要一步一步地讲太慢了，真是有点麻烦。

阅读了第一讲有什么意见和建议，请多提意见。学习的过程肯定有点枯燥，和我写这个讲座枯燥一样，希望大家都多点耐心。

人一懒下来什么都不想做，除非有谁逼着你做。

画图初级培训班在朋友们和灵魂中的另一个我的逼迫下正式开讲了。

今天开始第一讲：经纬网——基本线段的使用。

首先打开WORD文档，其窗口左下有两个字“绘图（D）”。当然不同的版本可能有点差别，我用的是Word2003，其余版本大同小异。也有一些打开左下就没有刚才我说的那个东西，那就需要在顶上，将“视图”→“工具栏”打开，在工具栏中将“绘图”勾一下就行了。

准备工作做好后，现在开始画点简单的。既然是零起点，还要有较缓的梯度，今天就准备讲最简单的线段的使用。

线段的基本使用包括线段的设置、复制、移动、对齐、组合以及文本的插入。

我们现在来看一个地理题的例子：

从图中A点出发，分别沿向东、向南、向西、向北走100千米，终点将在起点的：

A、东方       B、南方       C、西方        D、北方

这是一道大家再熟悉不过的试题了。现在要为此题配图，一个有南纬20度和南回归线，一条经线与其相交的简单线条图。

步骤1，画直线。在WORD窗口左下角的“绘图”旁的“自选图形”中选择直线，实际上直线实用频率很高，一般都位于“自选图形”四个字的旁边，点击它、变黄，即成工作状态，在工作区即可画直线了。如果要保证自己画的直线是水平的，左手必须按住键盘左下角的“Shift”键。在画时，还会出现一个画布，这就是画图的工作区。画布可以调节大小。画出一条水平线段后，这就是我们的第一条纬线。

步骤2，画虚线。画一条虚线，放在直线下边代表南回归线。因为重画的虚线要保证和前一条直线一样长，所以我们不如将第一条直线复制。复制方法，点住第一条直线，左手按住键盘上左下角的“Ctrl”键”，此时复制对象上会出现“＋”，按鼠标左键并移动便完成复制。同理可以按此方法反复复制多条，很方便的。将它设置成虚线，方法是：点击该条直线，点击右键出现一菜单，选择菜单下面的“设置自选图形格式”，选择中间部分的“线条与颜色→线条→虚实”，点击右面的下箭头，出现多种线条格式，选择虚线，再点击右下角的“确定”完成虚线的设置。

步骤3，移动或对齐。方法一，移动我们图形里面的对象可以使用键盘上的方向键，微小的移动可以在用方向键时，左手同时按住“Ctrl”键。方法二，用鼠标点击它，用鼠标移动，用鼠标进行比较精确的移动，可以在移动时左手同时按住“Alt”键。有时线条太多，或者要求排列得比较整齐，可以使用“对齐”。方法是选中要对齐的对象，如果是多对象，需要左手按住“Ctrl”键，右手用鼠标点击对象，这样就可以将多个对象选中。选中后点击窗口栏左下角“绘图”右的下箭头，出现菜单，选择里面的提供的对齐方式。注意摸索和体会里面的各种对齐方式。

步骤4，画竖线。方法与前面画直线一样，也要按住“Shift”键，才能保证为竖直。然后移动至合适位置。

步骤5，画交点。在画图时，我们都喜欢将交点画成比较醒目的形式。在画图时可以画一个小圆圈移动到线段的交叉点上。方法是使用“自选图形”中的椭圆，椭圆也是使用频率很高的图形，也摆在“自选图形”旁，此处有直线、箭头、矩形、椭圆。使用椭圆画出正圆，左手必须按住键盘上的“Shift”键。这个键以后会经常用，比如画直线时保证水平或竖直，画矩形时保证是正方形，画椭圆时保证是正圆等等。绘图时注意触类旁通。画出的圆也许太大，不适合我们的需要，这时就要点击设置了。和设置直线一样，点击这个圆，点击右键出现一菜单，选择菜单下面的“设置自选图形格式”，选择“大小→高度、宽度”，将里面的数字设置为0.20厘米，然后“确定”，并将圆用前面学过的方法移动到线段的交叉点上。

步骤6，在点旁标上字母A。这时使用的对象是刚才“椭圆”旁的“文本框”了。这里有两种文本框，横式和竖式。现在用横式，在图上拉出一个框，打上字母A。但发现是不透明的，且有边框。我们在图上不需要实线，要设置成透明形式。再次点击设置“文本框格式”填充→线条与颜色→透明度滑条滑到100%，“文本框格式”线条→颜色→无线条颜色，确定。这时的文本框就没有边框了，文本框也是透明的了。移动字母A至合适位置。用同样的方法在纬线旁标20°和回归线。

步骤7，合并对象。画好的图是零散的，只有合并后才成为一个完整的对象。合并的方法：窗口左下角“绘图”旁有一个白色的箭头，用它将我们刚才使用的对象一齐框选，使每个对象周围成有白色圆圈的待编辑状态，再在点击“绘图”里的“组合”（也可点击鼠标右键菜单中的“组合”）。组合后将对象移动一下，看看是否已经将所以对象组成完成，注意看看是否有未组合成功的对象。

步骤8，组合成功后，将图形剪切出来（Ctrl+X），放在试题需要的地方，删除画布。

第一讲就讲到这里，罗嗦了这么多，如果真正的画图也就一两分钟左右，但是要一步一步地讲太慢了，真是有点麻烦。

阅读了第一讲有什么意见和建议，请多提意见。学习的过程肯定有点枯燥，和我写这个讲座枯燥一样，希望大家都多点耐心。
